Одномерные позиционно-чувствительные детекторы (1D PSD) Hamamatsu

Одномерные ПЧД (позиционно-чувствительные детекторы) имеют длинную узкую фоточувствительную область и определяют положения в продольном направлении. Подходят для использования в измерителях смещения и других приложениях с высокоточным измерением расстояний, таких как оптические переключатели.

Таблица характеристик

Типовое значение Ta = 25 °C, если не указано иное Фоточувствительность: λ=890 нм, Темновой ток: V R =1 В, rise time: V R =1 В, R L =1 кОм, λ=890 нм, Емкость выводов: V R =1 В, f=10 кГц, Ta=25 °C, если не указано иное

SIP Керамический Пластик Пластиковый Стеклотекстолит

320 - 1100 380 - 1000 760 - 1100 780 - 1100

15 40 55 60 65 80

Для поверхностного монтажа (SMD)

0.7 × 24 1 × 12 1 × 2 1 × 3 1 × 3.5 1 × 37 1 × 4.2 1 × 6

0.5 0.51 0.55 0.57 0.58

920 940 960

1 2 10 15 20

1.5 3 5 10 15 20

50 140 300 400

320 700 760

1060 1100

Модель	Название	Условия измерения	Тип корпуса	Диапазон спектральной чувствительности [нм]	Емкость выводов (тип.) [пФ]	Категория корпуса	Размер фоточувствительной области [мм]	Фоточувствительность (тип.) [А/Вт]	Длина волны максимальной чувствительности (тип.) [нм]	Темновой ток (макс.) [нА]	Время нарастания (тип.) [мкс]	Межэлектродное сопротивление (тип.) [кОм]	Длина волны (коротковолновая граница) [нм]	Длина волны (длинноволновая граница) [нм]
S3270	S3270 Hamamatsu Position Sensitive Detectors (PSD)	—	Керамический	—	—	—	1 × 37	—	—	—	—	—	700	1100
S4581-04	S4581-04 Hamamatsu Position Sensitive Detectors (PSD)	—	Пластик	—	—	—	1 × 2	—	—	—	—	—	760	1060
S5629	S5629 Hamamatsu Position Sensitive Detectors (PSD)	—	Пластик	—	—	—	1 × 6	—	—	—	—	—	760	1100
S5629-01	S5629-01 Hamamatsu Position Sensitive Detectors (PSD)	—	Пластик	—	—	—	1 × 6	—	—	—	—	—	320	1100
S5629-02	S5629-02 Hamamatsu Position Sensitive Detectors (PSD)	—	Пластик	—	—	—	1 × 6	—	—	—	—	—	760	1100
S8673	S8673 Hamamatsu Position Sensitive Detectors (PSD)	—	SIP	—	—	—	1 × 3	—	—	—	—	—	320	1100
S14241	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S14241	Типовое значение Ta = 25 °C, если не указано иное	Пластиковый	380 - 1000	55	Для поверхностного монтажа (SMD)	1 × 12	0.57	940	20	3	50	—	—

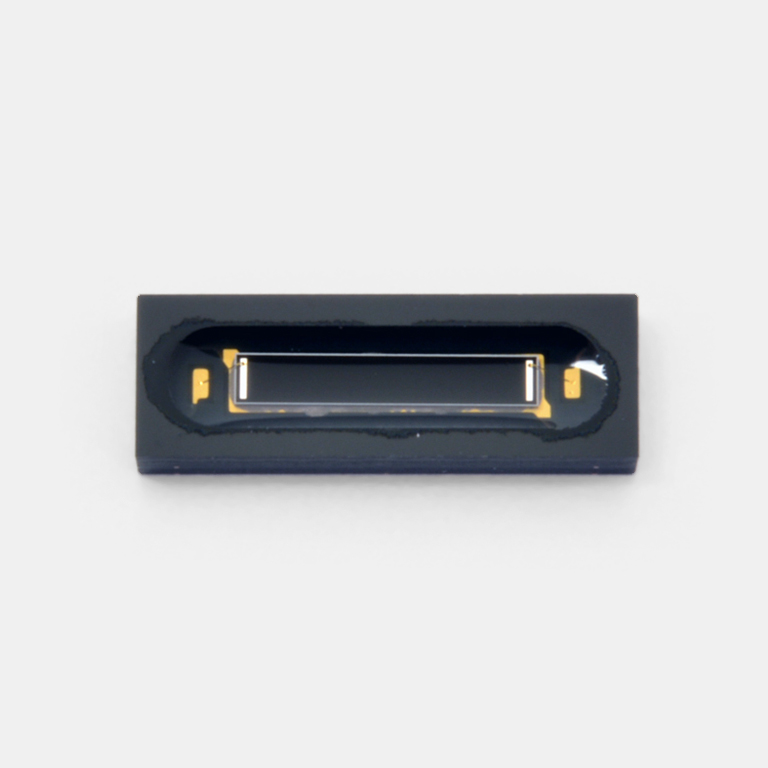

S15430-01CT	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S15430-01CT	Фоточувствительность: λ=890 нм, Темновой ток: V R =1 В, rise time: V R =1 В, R L =1 кОм, λ=890 нм, Емкость выводов: V R =1 В, f=10 кГц, Ta=25 °C, если не указано иное	Стеклотекстолит	780 - 1100	60	Для поверхностного монтажа (SMD)	1 × 6	0.5	960	2	5	50	—	—
S15430-02CT	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S15430-02CT	Фоточувствительность: λ=890 нм, Темновой ток: V R =1 В, rise time: V R =1 В, R L =1 кОм, λ=890 нм, Емкость выводов: V R =1 В, f=10 кГц, Ta=25 °C, если не указано иное	Стеклотекстолит	320 - 1100	60	Для поверхностного монтажа (SMD)	1 × 6	0.55	960	2	5	50	—	—
S15430-03CT	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S15430-03CT	Фоточувствительность: λ=890 нм, Темновой ток: V R =1 В, rise time: V R =1 В, R L =1 кОм, λ=890 нм, Емкость выводов: V R =1 В, f=10 кГц, Ta=25 °C, если не указано иное	Стеклотекстолит	780 - 1100	60	Для поверхностного монтажа (SMD)	1 × 6	0.5	960	2	15	300	—	—
S3274-05	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S3274-05	Типовое значение Ta = 25 °C, если не указано иное	Пластиковый	760 - 1100	15	—	1 × 3.5	0.51	960	1	15	400	—	—

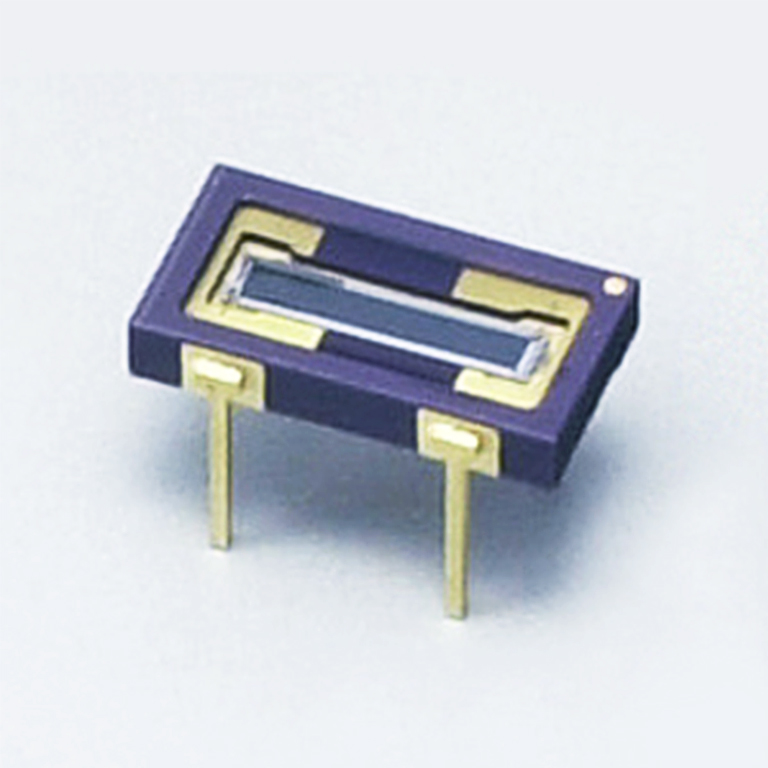

S3931	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S3931	Типовое значение Ta = 25 °C, если не указано иное	Керамический	320 - 1100	40	—	1 × 6	0.55	920	10	1.5	50	—	—
S3932	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S3932	Типовое значение Ta = 25 °C, если не указано иное	Керамический	320 - 1100	80	—	1 × 12	0.55	920	20	3	50	—	—
S4583-04	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S4583-04	Типовое значение Ta = 25 °C, если не указано иное	Пластиковый	760 - 1100	15	Для поверхностного монтажа (SMD)	1 × 3	0.51	960	1	10	140	—	—
S4584-04	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S4584-04	Типовое значение Ta = 25 °C, если не указано иное	Пластиковый	760 - 1100	15	Для поверхностного монтажа (SMD)	1 × 3.5	0.51	960	1	10	140	—	—
S4584-06	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S4584-06	Типовое значение Ta = 25 °C, если не указано иное	Пластиковый	320 - 1100	15	Для поверхностного монтажа (SMD)	1 × 3.5	0.55	960	1	3	140	—	—
S7105-04	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S7105-04	Типовое значение Ta = 25 °C, если не указано иное	Пластиковый	760 - 1100	40	Для поверхностного монтажа (SMD)	1 × 4.2	0.51	960	2	5	140	—	—
S7105-05	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S7105-05	Типовое значение Ta = 25 °C, если не указано иное	Пластиковый	760 - 1100	40	Для поверхностного монтажа (SMD)	1 × 4.2	0.51	960	2	10	400	—	—
S7105-06	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S7105-06	Типовое значение Ta = 25 °C, если не указано иное	Пластиковый	320 - 1100	40	Для поверхностного монтажа (SMD)	1 × 4.2	0.55	960	2	5	140	—	—
S7105-16	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S7105-16	Типовое значение Ta = 25 °C, если не указано иное	Стеклотекстолит	320 - 1100	40	Для поверхностного монтажа (SMD)	1 × 4.2	0.55	960	2	5	140	—	—

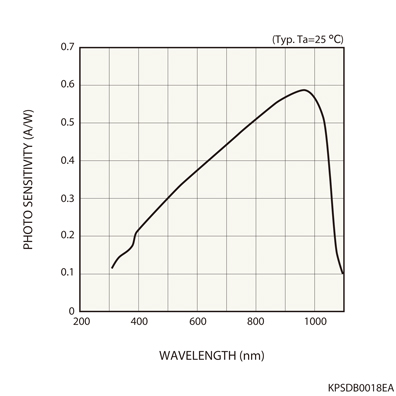

S8543	Одномерный позиционно-чувствительный детектор (1D PSD) Hamamatsu S8543	Типовое значение Ta = 25 °C, если не указано иное	Керамический	320 - 1100	65	—	0.7 × 24	0.58	960	15	20	140	—	—
