Модули ИК-детекторов с предусилителем Hamamatsu

Компактные модули, содержащие инфракрасный детектор и предусилитель. Доступно термоэлектрическое охлаждение и охлаждение жидким азотом для применений, требующих низкого уровня шума. Возможна кастомизация для различных диапазонов спектральной чувствительности, временных характеристик отклика и коэффициента усиления.

Таблица характеристик

Типичное значение T = −196 °C, если не указано иное Типовое значение Ta = 25 °C, если не указано иное тип. Ta=25 °C, Vcc=±15 В, Vp=+2.5 В, если не указано иное

Без охлаждения Нет Охлаждение жидким азотом ТЭ-охлаждение (-58 °C) Термоэлектрическое охлаждение (ТЭО) Элемент Пельтье (-28 °C)

Металлический настенный тип Модуль с конвертирующим усилителем Модуль с предусилителем и TE-охлаждением Модуль с трансимпедансным усилителем охлаждённый

0,7 × 0,7 0.7 × 0.7 1,0 × 1,0 2 × 2 Ø1,0 Ø4,6 Ø5,0 φ0.1 φ0.6 φ1 φ2 φ3 φ5

1,55 1,95 10,6 2 2.3 3,25 3,5 4,9 4.1 5.3 5.4 6,5 6,7 7,4

As в виде Sb InGaAs InGaAs (микросхема G12183-010) InGaAs (чип G12183-030) Indium Antimonide inertial navigation and attack system Детектор с суперрешеткой типа II

1.66 2.05 2.4 2.56 3.45 5.1 5.3 5.5 5.9 8.3 11 14.5 5,5

Металл Металлический

InAsSb InGaAs

Анализ газов и ИК-измерения Детектирование сигналов ближнего ИК Контроль и мониторинг излучения CO2-лазеров Спектрометрия и прецизионный газоанализ

-20...+55

Модель	Название	Условия измерения	Охлаждение	Тип	Размер фоточувствительной области [мм]	Длина волны максимальной чувствительности (тип.) [мкм]	Встроенный датчик	Граничная длина волны (тип.) [мкм]	Тип корпуса	Материал фоточувствительного элемента	Количество элементов	Назначение	Рабочая температура [°C]
P4631-03	P4631-03 Hamamatsu ИК-модуль InSb	—	ТЭ-охлаждение (-58 °C)	—	1,0 × 1,0	—	—	5,5	Металлический	—	1	—	-20...+55
C10439-14	ИК фотоприемный модуль C10439-14 Hamamatsu	—	Нет	Модуль с трансимпедансным усилителем	0,7 × 0,7	3,5	—	—	Металл	InAsSb	1	Анализ газов и ИК-измерения	—
C12494-210M	ИК фотоприемный модуль C12494-210M Hamamatsu	—	Элемент Пельтье (-28 °C)	Модуль с предусилителем и TE-охлаждением	Ø1,0	6,7	—	—	Металл	InAsSb	1	Спектрометрия и прецизионный газоанализ	—
C12496-046	ИК фотоприемный модуль C12496-046 Hamamatsu	—	Нет	Модуль с конвертирующим усилителем	Ø4,6	10,6	—	—	Металл	—	1	Контроль и мониторинг излучения CO2-лазеров	—
G6121	ИК фотоприемный модуль G6121 Hamamatsu	—	Нет	Модуль с трансимпедансным усилителем	Ø5,0	1,55	—	—	Металл	InGaAs	1	Детектирование сигналов ближнего ИК	—
C12483-250	Модули ИК-детекторов с предусилителем Hamamatsu C12483-250	Типовое значение Ta = 25 °C, если не указано иное	Термоэлектрическое охлаждение (ТЭО)	охлаждённый	φ5	1,55	InGaAs	1.66	—	—	—	—	—
C12485-210	Модули ИК-детекторов с предусилителем Hamamatsu C12485-210	Типовое значение Ta = 25 °C, если не указано иное	Термоэлектрическое охлаждение (ТЭО)	охлаждённый	φ1	1,95	InGaAs	2.05	—	—	—	—	—
C12486-210	Модули ИК-детекторов с предусилителем Hamamatsu C12486-210	Типовое значение Ta = 25 °C, если не указано иное	Термоэлектрическое охлаждение (ТЭО)	охлаждённый	φ1	2.3	InGaAs	2.56	—	—	—	—	—
C12492-210	Модули ИК-детекторов с предусилителем Hamamatsu C12492-210	тип. Ta=25 °C, Vcc=±15 В, Vp=+2.5 В, если не указано иное	Термоэлектрическое охлаждение (ТЭО)	охлаждённый	φ1	3,25	inertial navigation and attack system	3.45	—	—	—	—	—
C12494-210S	Модули ИК-детекторов с предусилителем Hamamatsu C12494-210S	тип. Ta=25 °C, Vcc=±15 В, Vp=+2.5 В, если не указано иное	Термоэлектрическое охлаждение (ТЭО)	охлаждённый	φ1	4,9	As в виде Sb	5.9	—	—	—	—	—
C12494-222S	Модули ИК-детекторов с предусилителем Hamamatsu C12494-222S	тип. Ta=25 °C, Vcc=±15 В, Vp=+2.5 В, если не указано иное	Термоэлектрическое охлаждение (ТЭО)	охлаждённый	2 × 2	4.1	As в виде Sb	5.1	—	—	—	—	—

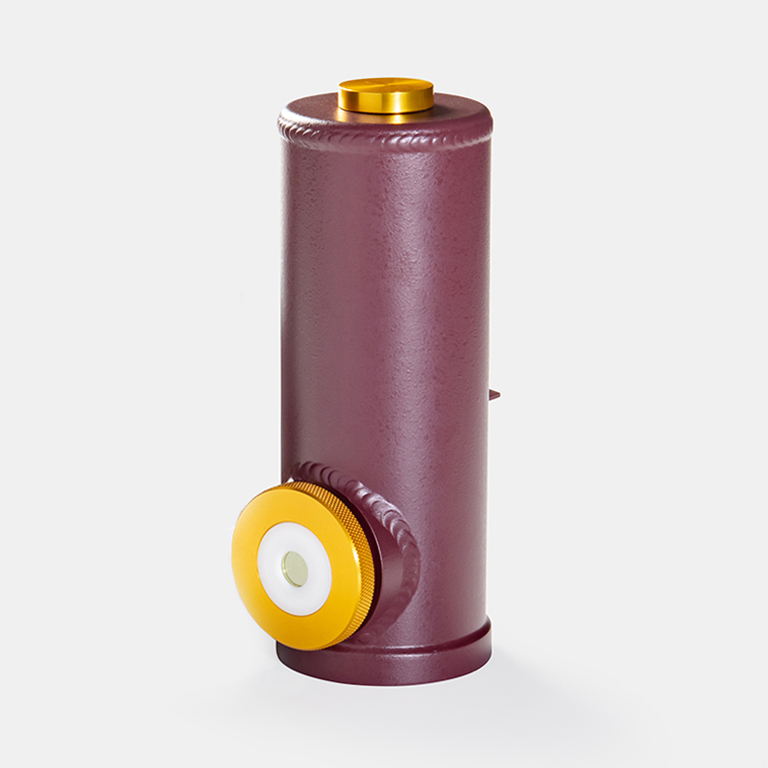

C15780-401	Модули ИК-детекторов с предусилителем Hamamatsu C15780-401	Типичное значение T = −196 °C, если не указано иное	Охлаждение жидким азотом	Металлический настенный тип	φ0.1	5.4	Детектор с суперрешеткой типа II	14.5	—	—	—	—	—
C17212-011	Модули ИК-детекторов с предусилителем Hamamatsu C17212-011	Типовое значение Ta = 25 °C, если не указано иное	Без охлаждения	охлаждённый	0.7 × 0.7	4.1	As в виде Sb	5.3	—	—	—	—	—

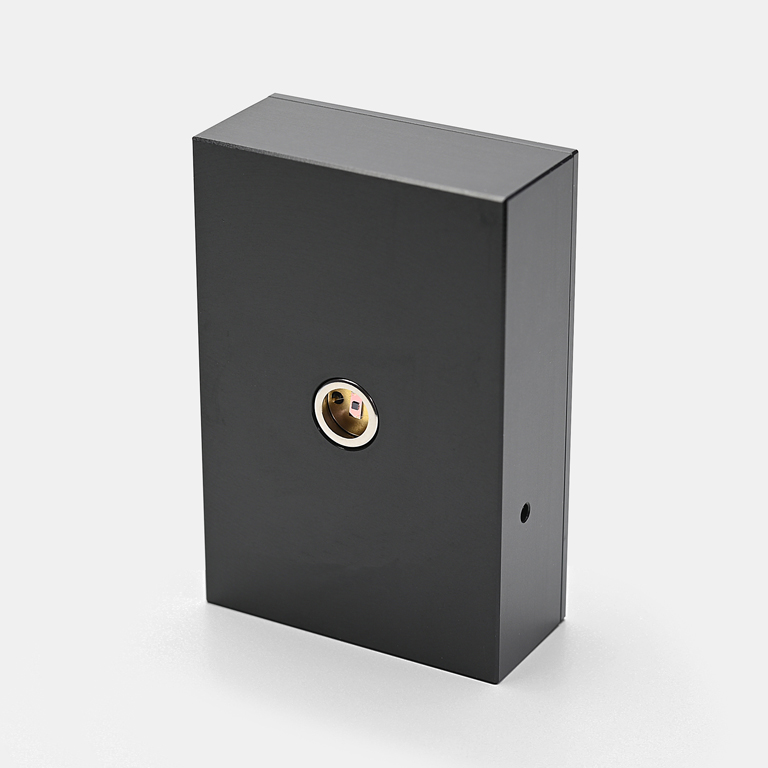

C17213-011	Модули ИК-детекторов с предусилителем Hamamatsu C17213-011	Типовое значение Ta = 25 °C, если не указано иное	Без охлаждения	охлаждённый	0.7 × 0.7	6,5	As в виде Sb	8.3	—	—	—	—	—
C17214-011	Модули ИК-детекторов с предусилителем Hamamatsu C17214-011	Типовое значение Ta = 25 °C, если не указано иное	Без охлаждения	охлаждённый	0.7 × 0.7	7,4	As в виде Sb	11	—	—	—	—	—

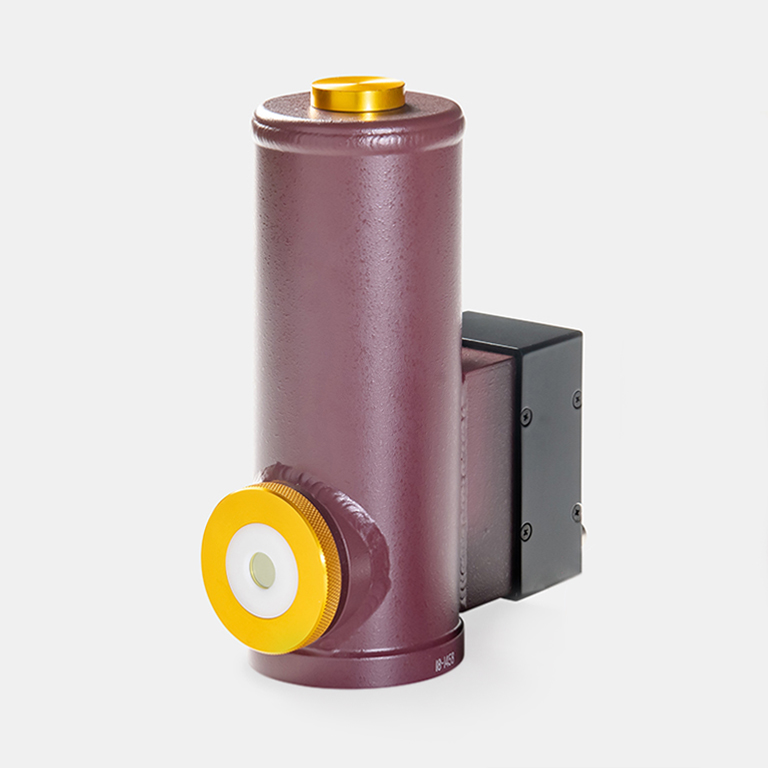

G7754-01	Модули ИК-детекторов с предусилителем Hamamatsu G7754-01	Типичное значение T = −196 °C, если не указано иное	Охлаждение жидким азотом	Металлический настенный тип	φ1	2	InGaAs (микросхема G12183-010)	2.4	—	—	—	—	—
G7754-03	Модули ИК-детекторов с предусилителем Hamamatsu G7754-03	Типичное значение T = −196 °C, если не указано иное	Охлаждение жидким азотом	Металлический настенный тип	φ3	2	InGaAs (чип G12183-030)	2.4	—	—	—	—	—
P7751-01	Модули ИК-детекторов с предусилителем Hamamatsu P7751-01	Типичное значение T = −196 °C, если не указано иное	Охлаждение жидким азотом	Металлический настенный тип	φ0.6	5.3	Indium Antimonide	5.5	—	—	—	—	—
P7751-02	Модули ИК-детекторов с предусилителем Hamamatsu P7751-02	Типичное значение T = −196 °C, если не указано иное	Охлаждение жидким азотом	Металлический настенный тип	φ2	5.3	Indium Antimonide	5.5	—	—	—	—	—
