Модули ФЭУ со счетом фотонов Hamamatsu

Таблица характеристик

(16 каналов) × Ø 5 4 × 20 4 × 6 Ø 15 Ø 21 Ø 22 Ø 25 Ø 5 Ø 8

185 230 300 380

650 680 700 720 740 850 870 890 900

375 380 400 420 430 580 610 730 800

Квадратная Круглая

от +5 ℃ до +35 ℃ от +5 ℃ до +40 ℃ от +5 ℃ до +50 ℃

47 50 61 70 93.9 111 140 220 260 280 395

22.0 × 36.0 x 40.0 22.0 × 48.0 x 40.0 24.0 × 37.0 x 47.0 26.0 × 50.0 x 56.0 30.0 × 22.0 x 54.0 33.0 × 43.0 x 60.0 38.0 × 95.0 x 50.0 56 × 36 × 10⁴ 74.0 × 74.0 x 53.0 Ø 34.0 × 114 Ø 35 × 120.0 Ø 35 × 192

5.5 6

40 50 60 70 80 100 160

50 100

1.6 × 10⁵ · пВт^(-1) 1.7 × 10⁵ · пВт^(-1) 1.9 × 10⁵ · пВт^(-1) 2.0 × 10⁵ · пВт^(-1) 2.5 × 10⁵ · пВт^(-1) 2.6 × 10⁵ · пВт^(-1) 2.8 × 10⁵ · пВт^(-1) 3.0 × 10⁵ · пВт^(-1) 3.2 × 10⁵ · пВт^(-1) 3.4 × 10⁵ · пВт^(-1) 3.6 × 10⁵ · пВт^(-1) 3.7 × 10⁵ · пВт^(-1) 4.6 × 10⁵ · пВт^(-1) 9.0 × 10⁵ · пВт^(-1)

1.0 × 10⁵ · пВт^(-1) 1.1 × 10⁵ · пВт^(-1) 1.3 × 10⁵ · пВт^(-1) 10.3 × 10⁵ · пВт^(-1) 2.0 × 10⁵ · пВт^(-1) 2.3 × 10⁵ · пВт^(-1) 4.5 × 10⁵ · пВт^(-1) 4.6 × 10⁴ · пВт^(-1) 5.0 × 10⁴ · пВт^(-1) 5.7 × 10⁴ · пВт^(-1) 6.3 × 10⁴ · пВт^(-1) 7.5 × 10⁴ · пВт^(-1) 8.8 × 10⁴ · пВт^(-1)

1.5 × 10⁶ 2.0 × 10⁷ 2.5 × 10⁶ 20 × 10⁶ 3.0 × 10⁶ 5.0 × 10⁶ 6.0 × 10⁶

80 100 200 300 375 500 800 1000 3500 15000

2.1 × 10⁵ · пВт^(-1) 2.5 × 10⁵ · пВт^(-1) 2.6 × 10⁵ · пВт^(-1) 2.7 × 10⁵ · пВт^(-1) 3.0 × 10⁵ · пВт^(-1) 3.3 × 10⁵ · пВт^(-1) 3.6 × 10⁵ · пВт^(-1) 3.8 × 10⁵ · пВт^(-1) 4.1 × 10⁵ · пВт^(-1) 4.4 × 10⁵ · пВт^(-1) 4.8 × 10⁵ · пВт^(-1) 4.9 × 10⁵ · пВт^(-1) 5.3 × 10⁵ · пВт^(-1) 6.1 × 10⁵ · пВт^(-1)

5 18 20 33 35 70

Положительная логика

3 9 10 30

+2 (нагрузочное сопротивление 50 Ом) +4 (без оконечного сопротивления) +2,0 (сопротивление нагрузки 50 Ом) +4,0 (без оконечного сопротивления) 2 3

1.2 × 10⁵ · пВт^(-1) 1.4 × 10⁵ · пВт^(-1) 1.5 × 10³ · пВт^(-1) 5.1 × 10⁵ · пВт^(-1) 5.9 × 10⁴ · пВт^(-1) 6.0 × 10³ · пВт^(-1) 6.8 × 10⁴ · пВт^(-1) 7.7 × 10³ · пВт^(-1) 7.8 × 10⁴ · пВт^(-1) 8.5 × 10⁵ · пВт^(-1) 9.1 × 10³ · пВт^(-1)

+2,2 (нагрузочное сопротивление 50 Ом) +4,4 (без нагрузки) 2.2 3,5 3,6

1.4 × 10⁵ · пВт^(-1) 1.7 × 10⁵ · пВт^(-1) 1.9 × 10⁵ · пВт^(-1) 2.1 × 10⁵ · пВт^(-1) 2.3 × 10⁵ · пВт^(-1) 2.5 × 10⁵ · пВт^(-1) 2.7 × 10⁵ · пВт^(-1) 3.4 × 10⁵ · пВт^(-1) 3.7 × 10⁵ · пВт^(-1) 3.9 × 10⁵ · пВт^(-1)

4.3 × 10⁴ · пВт^(-1) 9.7 × 10⁴ · пВт^(-1)

1.6 × 10⁴ · пВт^(-1) 3.0 × 10⁴ · пВт^(-1) 4.8 × 10⁵ · пВт^(-1) 7.5 × 10⁴ · пВт^(-1)

3.0 × 10² · пВт^(-1)

Питание от шины USB

head-on side-on

5 10 22

Нет

30 100 125

5 6 15 ±15

TE-охлаждение Нет

C выходом по току, GaAs фотокатод, с охлаждением Для счета фотонов Для счета фотонов, GaAs фотокатод, с охлаждением Для счета фотонов, GaAsP фотокатод, с охлаждением Для счета фотонов, GaAsP/GaAs фотокатод, с охлаждением

0,4

Модель	Название	Размер области фотокатода [мм]	Длина волны (коротковолновая граница) [нм]	Длина волны (длинноволновая граница) [нм]	Длина волны (в максимуме) [нм]	Форма области фотокатода	Рабочая температура окружающей среды	Масса [г]	Габариты (Ш × В × Г) [мм]	Максимальное входное напряжение [В]	Максимальный входной ток [мА]	Рекомендуемое сопротивление нагрузки [Ом]	Чувствительность счета при 500 нм (тип.) [имп/с]	Чувствительность счета при 600 нм (тип.) [имп/с]	Линейность счета [имп/с]	Темновой счет (макс.) [имп/с]	Чувствительность счета при 400 нм (тип.) [имп/с]	Разрешение пары импульсов [нс]	Логика выходного сигнала	Длительность выходного импульса [нс]	Минимальная амплитуда выходного импульса [В]	Чувствительность счета при 700 нм (тип.) [имп/с]	Амплитуда выходного импульса (тип.) [В]	Чувствительность счета при 300 нм (тип.) [имп/с]	Чувствительность счета при 200 нм (тип.) [имп/с]	Чувствительность счета при 800 нм (тип.) [имп/с]	Чувствительность счета при 900 нм (тип.) [имп/с]	Входное напряжение [В]	Тип входного окна	Размер фоточувствительной области [мм]	Многоанодная структура	Темновой счет (тип.) [имп/с]	Напряжение питания [В]	Охлаждение	Особенности	Темновой ток (макс.) [нА]
H12775	H12775 Hamamatsu Модуль ФЭУ	—	300	650	420	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	side-on	10	Нет	30	6	Нет	Для счета фотонов	—
H13126	H13126 Hamamatsu Модуль ФЭУ	—	300	650	375	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	head-on	22	Нет	100	±15	Нет	Для счета фотонов	—
H7421-40	H7421-40 Hamamatsu Модуль ФЭУ	—	300	720	580	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	head-on	5	Нет	100	5	TE-охлаждение	Для счета фотонов, GaAsP/GaAs фотокатод, с охлаждением	—
H7421-50	H7421-50 Hamamatsu Модуль ФЭУ	—	380	890	800	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	head-on	5	Нет	—	5	TE-охлаждение	C выходом по току, GaAs фотокатод, с охлаждением	0,4
H7422P-40	H7422P-40 Hamamatsu Модуль ФЭУ	—	300	720	580	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	head-on	5	Нет	100	15	TE-охлаждение	Для счета фотонов, GaAsP фотокатод, с охлаждением	—
H7422P-50	H7422P-50 Hamamatsu Модуль ФЭУ	—	380	890	800	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	head-on	5	Нет	125	15	TE-охлаждение	Для счета фотонов, GaAs фотокатод, с охлаждением	—
H10682-01	Модули ФЭУ в режиме счета фотонов Hamamatsu H10682-01	Ø 8	230	870	400	Круглая	от +5 ℃ до +40 ℃	47	22.0 × 36.0 x 40.0	6	40	50	2.8 × 10⁵ · пВт^(-1)	2.0 × 10⁵ · пВт^(-1)	5.0 × 10⁶	1000	3.6 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	1.2 × 10⁵ · пВт^(-1)	2.2	2.7 × 10⁵ · пВт^(-1)	—	3.0 × 10⁴ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—
H10682-04	Модули ФЭУ в режиме счета фотонов Hamamatsu H10682-04	Ø 8	185	870	400	Круглая	от +5 ℃ до +40 ℃	47	22.0 × 36.0 x 40.0	6	40	50	2.8 × 10⁵ · пВт^(-1)	2.0 × 10⁵ · пВт^(-1)	5.0 × 10⁶	1000	3.6 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	1.2 × 10⁵ · пВт^(-1)	2.2	2.7 × 10⁵ · пВт^(-1)	4.3 × 10⁴ · пВт^(-1)	3.0 × 10⁴ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—
H10682-110	Модули ФЭУ в режиме счета фотонов Hamamatsu H10682-110	Ø 8	230	700	400	Круглая	от +5 ℃ до +40 ℃	47	22.0 × 36.0 x 40.0	6	40	50	3.7 × 10⁵ · пВт^(-1)	1.1 × 10⁵ · пВт^(-1)	5.0 × 10⁶	100	4.9 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	7.7 × 10³ · пВт^(-1)	2.2	3.7 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H10682-110W	Модули ФЭУ в режиме счета фотонов Hamamatsu H10682-110W	Ø 21	380	700	400	Круглая	от +5 ℃ до +40 ℃	50	24.0 × 37.0 x 47.0	6	40	50	3.0 × 10⁵ · пВт^(-1)	8.8 × 10⁴ · пВт^(-1)	5.0 × 10⁶	100	3.8 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	6.0 × 10³ · пВт^(-1)	2.2	—	—	—	—	—	—	—	—	—	—	—	—	—
H10682-113	Модули ФЭУ в режиме счета фотонов Hamamatsu H10682-113	Ø 8	185	700	400	Круглая	от +5 ℃ до +40 ℃	47	22.0 × 36.0 x 40.0	6	40	50	3.7 × 10⁵ · пВт^(-1)	1.1 × 10⁵ · пВт^(-1)	5.0 × 10⁶	100	4.9 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	7.7 × 10³ · пВт^(-1)	2.2	3.7 × 10⁵ · пВт^(-1)	9.7 × 10⁴ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—
H10682-210	Модули ФЭУ в режиме счета фотонов Hamamatsu H10682-210	Ø 8	230	700	400	Круглая	от +5 ℃ до +40 ℃	47	22.0 × 36.0 x 40.0	6	40	50	4.6 × 10⁵ · пВт^(-1)	1.3 × 10⁵ · пВт^(-1)	5.0 × 10⁶	100	6.1 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	9.1 × 10³ · пВт^(-1)	2.2	3.9 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H11123	Модули ФЭУ в режиме счета фотонов Hamamatsu H11123	Ø 25	300	650	420	Круглая	от +5 ℃ до +40 ℃	260	Ø 35 × 192	6	70	50	3.6 × 10⁵ · пВт^(-1)	1.1 × 10⁵ · пВт^(-1)	5.0 × 10⁶	200	4.4 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	—	2.2	1.9 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H11870-01	Модули ФЭУ в режиме счета фотонов Hamamatsu H11870-01	Ø 22	300	650	375	Круглая	от +5 ℃ до +40 ℃	140	Ø 34.0 × 114	6	100	50	1.7 × 10⁵ · пВт^(-1)	4.6 × 10⁴ · пВт^(-1)	6.0 × 10⁶	80	2.7 × 10⁵ · пВт^(-1)	18	Положительная логика	9	+2 (нагрузочное сопротивление 50 Ом) +4 (без оконечного сопротивления)	—	+2,2 (нагрузочное сопротивление 50 Ом) +4,4 (без нагрузки)	1.4 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H11870-02	Модули ФЭУ в режиме счета фотонов Hamamatsu H11870-02	Ø 22	300	650	420	Круглая	от +5 ℃ до +40 ℃	140	Ø 34.0 × 114	6	100	50	3.4 × 10⁵ · пВт^(-1)	5.7 × 10⁴ · пВт^(-1)	6.0 × 10⁶	300	4.1 × 10⁵ · пВт^(-1)	18	Положительная логика	9	+2 (нагрузочное сопротивление 50 Ом) +4 (без оконечного сопротивления)	—	+2,2 (нагрузочное сопротивление 50 Ом) +4,4 (без нагрузки)	2.3 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H11870-03	Модули ФЭУ в режиме счета фотонов Hamamatsu H11870-03	Ø 22	300	850	420	Круглая	от +5 ℃ до +40 ℃	140	Ø 34.0 × 114	6	100	50	2.0 × 10⁵ · пВт^(-1)	1.3 × 10⁵ · пВт^(-1)	6.0 × 10⁶	15000	2.5 × 10⁵ · пВт^(-1)	18	Положительная логика	9	+2 (нагрузочное сопротивление 50 Ом) +4 (без оконечного сопротивления)	7.8 × 10⁴ · пВт^(-1)	+2,2 (нагрузочное сопротивление 50 Ом) +4,4 (без нагрузки)	2.1 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H11890-01	Модули ФЭУ в режиме счета фотонов Hamamatsu H11890-01	Ø 8	230	870	400	Круглая	от +5 ℃ до +40 ℃	93.9	22.0 × 48.0 x 40.0	6	50	—	2.8 × 10⁵ · пВт^(-1)	2.0 × 10⁵ · пВт^(-1)	5.0 × 10⁶	1000	3.6 × 10⁵ · пВт^(-1)	20	—	—	—	1.2 × 10⁵ · пВт^(-1)	—	2.7 × 10⁵ · пВт^(-1)	—	3.0 × 10⁴ · пВт^(-1)	—	Питание от шины USB	—	—	—	—	—	—	—	—
H11890-110	Модули ФЭУ в режиме счета фотонов Hamamatsu H11890-110	Ø 8	230	700	400	Круглая	от +5 ℃ до +40 ℃	93.9	22.0 × 48.0 x 40.0	6	50	—	3.7 × 10⁵ · пВт^(-1)	1.1 × 10⁵ · пВт^(-1)	5.0 × 10⁶	100	4.9 × 10⁵ · пВт^(-1)	20	—	—	—	7.7 × 10³ · пВт^(-1)	—	3.7 × 10⁵ · пВт^(-1)	—	—	—	Питание от шины USB	—	—	—	—	—	—	—	—
H11890-210	Модули ФЭУ в режиме счета фотонов Hamamatsu H11890-210	Ø 8	230	700	400	Круглая	от +5 ℃ до +40 ℃	93.9	22.0 × 48.0 x 40.0	6	50	—	4.6 × 10⁵ · пВт^(-1)	1.3 × 10⁵ · пВт^(-1)	5.0 × 10⁶	100	6.1 × 10⁵ · пВт^(-1)	20	—	—	—	9.1 × 10³ · пВт^(-1)	—	3.9 × 10⁵ · пВт^(-1)	—	—	—	Питание от шины USB	—	—	—	—	—	—	—	—
H12386-01	Модули ФЭУ в режиме счета фотонов Hamamatsu H12386-01	Ø 8	230	870	400	Круглая	от +5 ℃ до +40 ℃	61	30.0 × 22.0 x 54.0	6	40	50	2.8 × 10⁵ · пВт^(-1)	2.0 × 10⁵ · пВт^(-1)	5.0 × 10⁶	1000	3.6 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	1.2 × 10⁵ · пВт^(-1)	2.2	2.7 × 10⁵ · пВт^(-1)	—	3.0 × 10⁴ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—
H12386-110	Модули ФЭУ в режиме счета фотонов Hamamatsu H12386-110	Ø 8	230	700	400	Круглая	от +5 ℃ до +40 ℃	61	30.0 × 22.0 x 54.0	6	40	50	3.7 × 10⁵ · пВт^(-1)	1.1 × 10⁵ · пВт^(-1)	5.0 × 10⁶	100	4.9 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	7.7 × 10³ · пВт^(-1)	2.2	3.7 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H12386-113	Модули ФЭУ в режиме счета фотонов Hamamatsu H12386-113	Ø 8	185	700	400	Круглая	от +5 ℃ до +40 ℃	61	30.0 × 22.0 x 54.0	6	40	50	3.7 × 10⁵ · пВт^(-1)	1.1 × 10⁵ · пВт^(-1)	5.0 × 10⁶	100	4.9 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	7.7 × 10³ · пВт^(-1)	2.2	3.7 × 10⁵ · пВт^(-1)	9.7 × 10⁴ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—
H12386-210	Модули ФЭУ в режиме счета фотонов Hamamatsu H12386-210	Ø 8	230	700	400	Круглая	от +5 ℃ до +40 ℃	61	30.0 × 22.0 x 54.0	6	40	50	4.6 × 10⁵ · пВт^(-1)	1.3 × 10⁵ · пВт^(-1)	5.0 × 10⁶	100	6.1 × 10⁵ · пВт^(-1)	20	Положительная логика	10	2	9.1 × 10³ · пВт^(-1)	2.2	3.9 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H13467-01	Модули ФЭУ в режиме счета фотонов Hamamatsu H13467-01	Ø 22	300	650	375	Круглая	от +5 ℃ до +40 ℃	111	33.0 × 43.0 x 60.0	6	100	50	1.7 × 10⁵ · пВт^(-1)	4.6 × 10⁴ · пВт^(-1)	6.0 × 10⁶	80	2.7 × 10⁵ · пВт^(-1)	18	Положительная логика	9	+2,0 (сопротивление нагрузки 50 Ом) +4,0 (без оконечного сопротивления)	—	—	1.4 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H13467-02	Модули ФЭУ в режиме счета фотонов Hamamatsu H13467-02	Ø 22	300	650	420	Круглая	от +5 ℃ до +40 ℃	111	33.0 × 43.0 x 60.0	6	100	50	3.4 × 10⁵ · пВт^(-1)	5.7 × 10⁴ · пВт^(-1)	6.0 × 10⁶	300	4.1 × 10⁵ · пВт^(-1)	18	Положительная логика	9	+2,0 (сопротивление нагрузки 50 Ом) +4,0 (без оконечного сопротивления)	—	—	2.3 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H13467-03	Модули ФЭУ в режиме счета фотонов Hamamatsu H13467-03	Ø 22	300	850	420	Круглая	от +5 ℃ до +40 ℃	111	33.0 × 43.0 x 60.0	6	100	50	2.0 × 10⁵ · пВт^(-1)	1.3 × 10⁵ · пВт^(-1)	6.0 × 10⁶	15000	2.5 × 10⁵ · пВт^(-1)	18	Положительная логика	9	+2,0 (сопротивление нагрузки 50 Ом) +4,0 (без оконечного сопротивления)	7.8 × 10⁴ · пВт^(-1)	—	2.1 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—

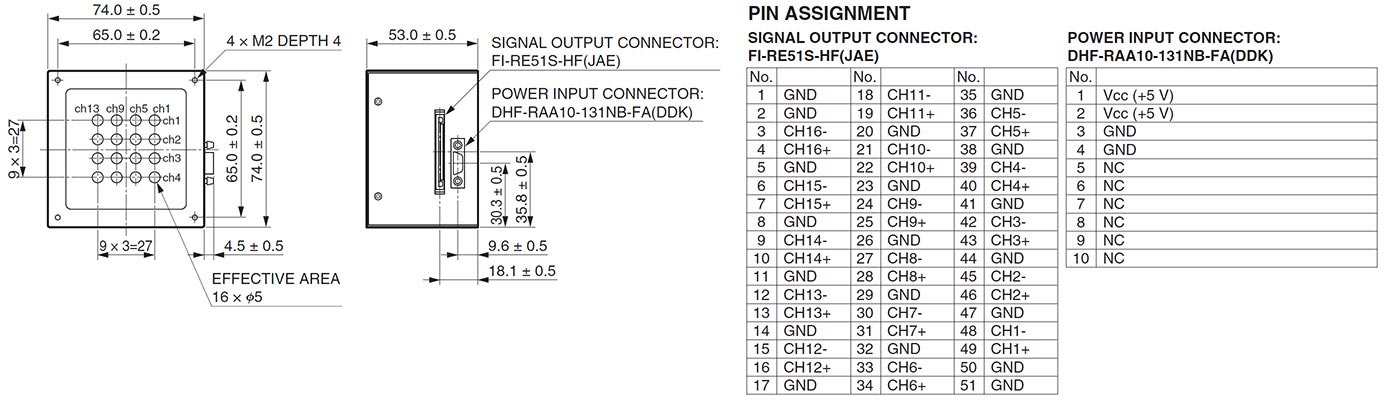

H14870	Модули ФЭУ в режиме счета фотонов Hamamatsu H14870	(16 каналов) × Ø 5	300	650	400	Круглая	от +5 ℃ до +40 ℃	280	74.0 × 74.0 x 53.0	5.5	160	100	3.0 × 10⁵ · пВт^(-1)	6.3 × 10⁴ · пВт^(-1)	3.0 × 10⁶	100	4.8 × 10⁵ · пВт^(-1)	33	Положительная логика	—	—	—	—	3.4 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H16721-40	Модули ФЭУ в режиме счета фотонов Hamamatsu H16721-40	Ø 5	300	740	610	Круглая	от +5 ℃ до +35 ℃	395	56 × 36 × 10⁴	6	50	50	9.0 × 10⁵ · пВт^(-1)	10.3 × 10⁵ · пВт^(-1)	1.5 × 10⁶	300	5.3 × 10⁵ · пВт^(-1)	70	Положительная логика	30	3	8.5 × 10⁵ · пВт^(-1)	3,6	—	—	—	—	—	—	—	—	—	—	—	—	—
H16721-50	Модули ФЭУ в режиме счета фотонов Hamamatsu H16721-50	Ø 5	380	900	730	Круглая	от +5 ℃ до +35 ℃	395	56 × 36 × 10⁴	6	50	50	2.6 × 10⁵ · пВт^(-1)	4.5 × 10⁵ · пВт^(-1)	1.5 × 10⁶	375	—	70	Положительная логика	30	3	5.1 × 10⁵ · пВт^(-1)	3,6	—	—	4.8 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—
H17712-01	Модули ФЭУ в режиме счета фотонов Hamamatsu H17712-01	Ø 8	230	870	400	Круглая	от +5 ℃ до +40 ℃	47	22.0 × 36.0 x 40.0	6	40	50	2.8 × 10⁵ · пВт^(-1)	2.0 × 10⁵ · пВт^(-1)	20 × 10⁶	1000	3.6 × 10⁵ · пВт^(-1)	5	Положительная логика	3	2	1.2 × 10⁵ · пВт^(-1)	2.2	2.7 × 10⁵ · пВт^(-1)	—	3.0 × 10⁴ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—
H17712-04	Модули ФЭУ в режиме счета фотонов Hamamatsu H17712-04	Ø 8	185	870	400	Круглая	от +5 ℃ до +40 ℃	47	22.0 × 36.0 x 40.0	6	40	50	2.8 × 10⁵ · пВт^(-1)	2.0 × 10⁵ · пВт^(-1)	20 × 10⁶	1000	3.6 × 10⁵ · пВт^(-1)	5	Положительная логика	3	2	1.2 × 10⁵ · пВт^(-1)	2.2	2.7 × 10⁵ · пВт^(-1)	4.3 × 10⁴ · пВт^(-1)	3.0 × 10⁴ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—
H17712-110	Модули ФЭУ в режиме счета фотонов Hamamatsu H17712-110	Ø 8	230	700	400	Круглая	от +5 ℃ до +40 ℃	47	22.0 × 36.0 x 40.0	6	40	50	3.7 × 10⁵ · пВт^(-1)	1.1 × 10⁵ · пВт^(-1)	20 × 10⁶	100	4.9 × 10⁵ · пВт^(-1)	5	Положительная логика	3	2	7.7 × 10³ · пВт^(-1)	2.2	3.7 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H17712-113	Модули ФЭУ в режиме счета фотонов Hamamatsu H17712-113	Ø 8	185	700	400	Круглая	от +5 ℃ до +40 ℃	47	22.0 × 36.0 x 40.0	6	40	50	3.7 × 10⁵ · пВт^(-1)	1.1 × 10⁵ · пВт^(-1)	20 × 10⁶	100	4.9 × 10⁵ · пВт^(-1)	5	Положительная логика	3	2	7.7 × 10³ · пВт^(-1)	2.2	3.7 × 10⁵ · пВт^(-1)	9.7 × 10⁴ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—
H17712-210	Модули ФЭУ в режиме счета фотонов Hamamatsu H17712-210	Ø 8	230	700	400	Круглая	от +5 ℃ до +40 ℃	47	22.0 × 36.0 x 40.0	6	40	50	4.6 × 10⁵ · пВт^(-1)	1.3 × 10⁵ · пВт^(-1)	20 × 10⁶	100	6.1 × 10⁵ · пВт^(-1)	5	Положительная логика	3	2	9.1 × 10³ · пВт^(-1)	2.2	3.9 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H7828	Модули ФЭУ в режиме счета фотонов Hamamatsu H7828	Ø 15	300	650	420	Круглая	от +5 ℃ до +40 ℃	70	26.0 × 50.0 x 56.0	6	60	50	2.8 × 10⁵ · пВт^(-1)	5.0 × 10⁴ · пВт^(-1)	1.5 × 10⁶	500	3.6 × 10⁵ · пВт^(-1)	70	Положительная логика	30	3	—	3,5	2.1 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H7828-01	Модули ФЭУ в режиме счета фотонов Hamamatsu H7828-01	Ø 15	300	850	380	Круглая	от +5 ℃ до +40 ℃	70	26.0 × 50.0 x 56.0	6	60	50	1.6 × 10⁵ · пВт^(-1)	1.0 × 10⁵ · пВт^(-1)	1.5 × 10⁶	3500	2.1 × 10⁵ · пВт^(-1)	70	Положительная логика	30	3	5.9 × 10⁴ · пВт^(-1)	3,5	1.7 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H8259	Модули ФЭУ в режиме счета фотонов Hamamatsu H8259	4 × 20	185	680	400	Квадратная	от +5 ℃ до +40 ℃	220	38.0 × 95.0 x 50.0	6	80	50	1.9 × 10⁵ · пВт^(-1)	7.5 × 10⁴ · пВт^(-1)	2.5 × 10⁶	80	2.6 × 10⁵ · пВт^(-1)	35	Положительная логика	30	2	1.5 × 10³ · пВт^(-1)	2.2	2.1 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H8259-01	Модули ФЭУ в режиме счета фотонов Hamamatsu H8259-01	4 × 20	185	850	430	Квадратная	от +5 ℃ до +40 ℃	220	38.0 × 95.0 x 50.0	6	80	50	3.2 × 10⁵ · пВт^(-1)	2.3 × 10⁵ · пВт^(-1)	2.5 × 10⁶	200	3.3 × 10⁵ · пВт^(-1)	35	Положительная логика	30	2	6.8 × 10⁴ · пВт^(-1)	2.2	2.7 × 10⁵ · пВт^(-1)	—	1.6 × 10⁴ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—
H8259-02	Модули ФЭУ в режиме счета фотонов Hamamatsu H8259-02	4 × 6	185	900	400	Квадратная	от +5 ℃ до +40 ℃	220	38.0 × 95.0 x 50.0	6	80	50	2.5 × 10⁵ · пВт^(-1)	2.0 × 10⁵ · пВт^(-1)	2.5 × 10⁶	800	3.0 × 10⁵ · пВт^(-1)	35	Положительная логика	30	2	1.4 × 10⁵ · пВт^(-1)	2.2	2.5 × 10⁵ · пВт^(-1)	—	7.5 × 10⁴ · пВт^(-1)	3.0 × 10² · пВт^(-1)	—	—	—	—	—	—	—	—	—
H9319-01	Модули ФЭУ в режиме счета фотонов Hamamatsu H9319-01	Ø 22	300	650	420	Круглая	от +5 ℃ до +50 ℃	280	Ø 35 × 120.0	6	60	—	3.4 × 10⁵ · пВт^(-1)	5.7 × 10⁴ · пВт^(-1)	2.0 × 10⁷	300	4.1 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	2.3 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H9319-02	Модули ФЭУ в режиме счета фотонов Hamamatsu H9319-02	Ø 22	300	850	420	Круглая	от +5 ℃ до +50 ℃	280	Ø 35 × 120.0	6	60	—	2.0 × 10⁵ · пВт^(-1)	1.3 × 10⁵ · пВт^(-1)	2.0 × 10⁷	15000	2.5 × 10⁵ · пВт^(-1)	—	—	—	—	7.8 × 10⁴ · пВт^(-1)	—	2.1 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H9319-11	Модули ФЭУ в режиме счета фотонов Hamamatsu H9319-11	Ø 22	300	650	420	Круглая	от +5 ℃ до +50 ℃	280	Ø 35 × 120.0	6	60	—	3.4 × 10⁵ · пВт^(-1)	5.7 × 10⁴ · пВт^(-1)	2.0 × 10⁷	300	4.1 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	2.3 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
H9319-12	Модули ФЭУ в режиме счета фотонов Hamamatsu H9319-12	Ø 22	300	850	420	Круглая	от +5 ℃ до +50 ℃	280	Ø 35 × 120.0	6	60	—	2.0 × 10⁵ · пВт^(-1)	1.3 × 10⁵ · пВт^(-1)	2.0 × 10⁷	15000	2.5 × 10⁵ · пВт^(-1)	—	—	—	—	7.8 × 10⁴ · пВт^(-1)	—	2.1 × 10⁵ · пВт^(-1)	—	—	—	—	—	—	—	—	—	—	—	—
